Soluciones de montaje para malla de alambre arquitectónica
Solución de fijación para fachadas de malla metálica rígida

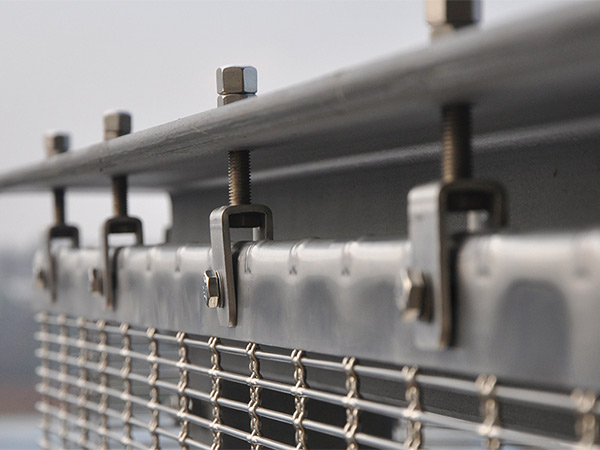

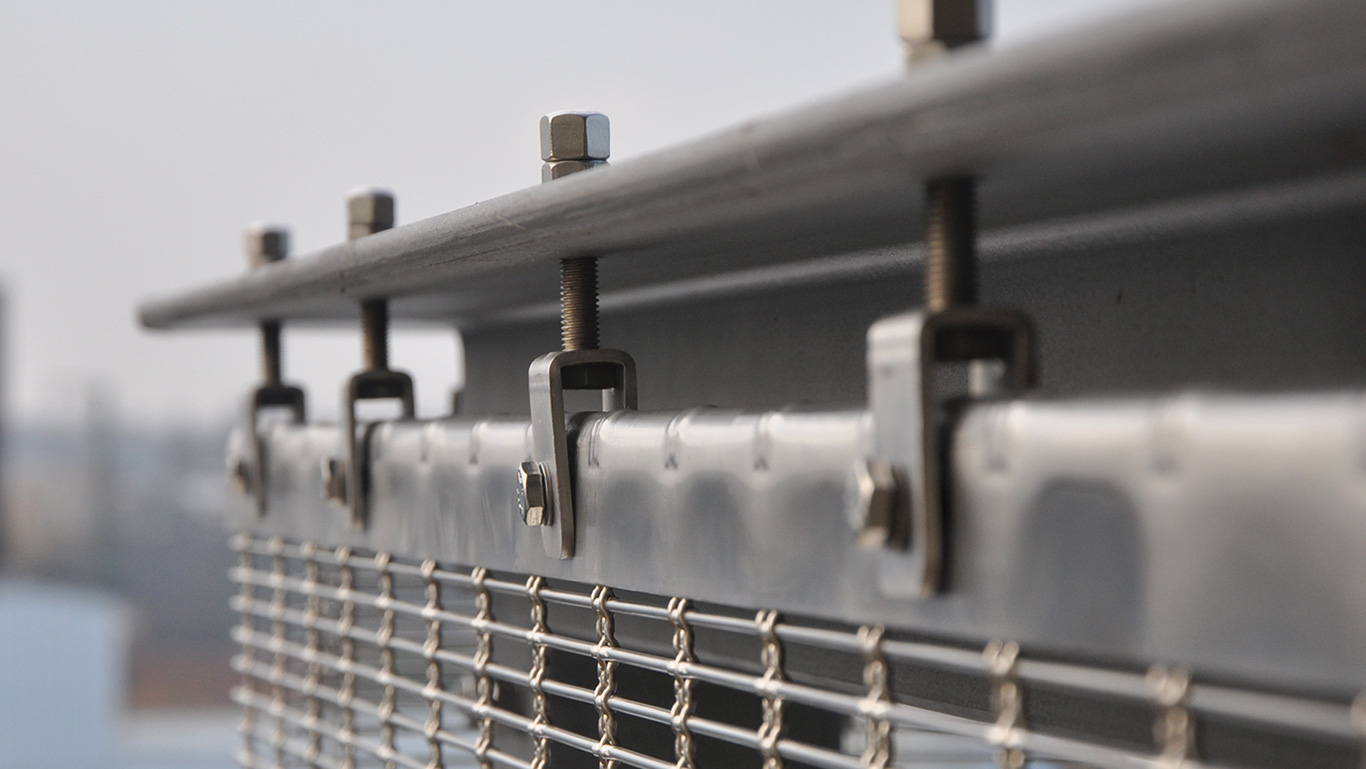

Montaje superior
Se proporciona un perfil de tensión plano con tornillos de cabeza articulada, que se utilizan para colgar el elemento en la subestructura.Al mismo tiempo, se aplica tensión al punto de fijación superior.

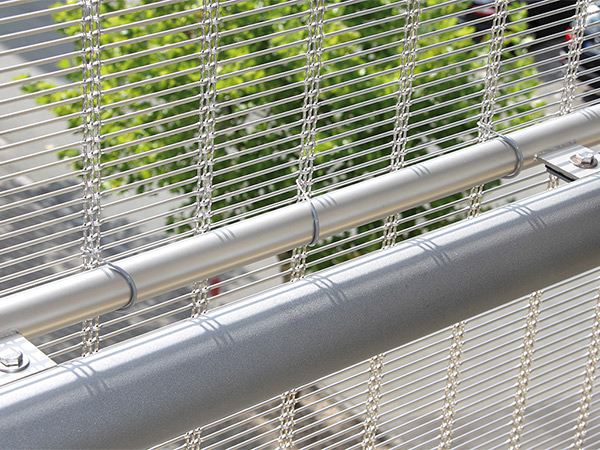

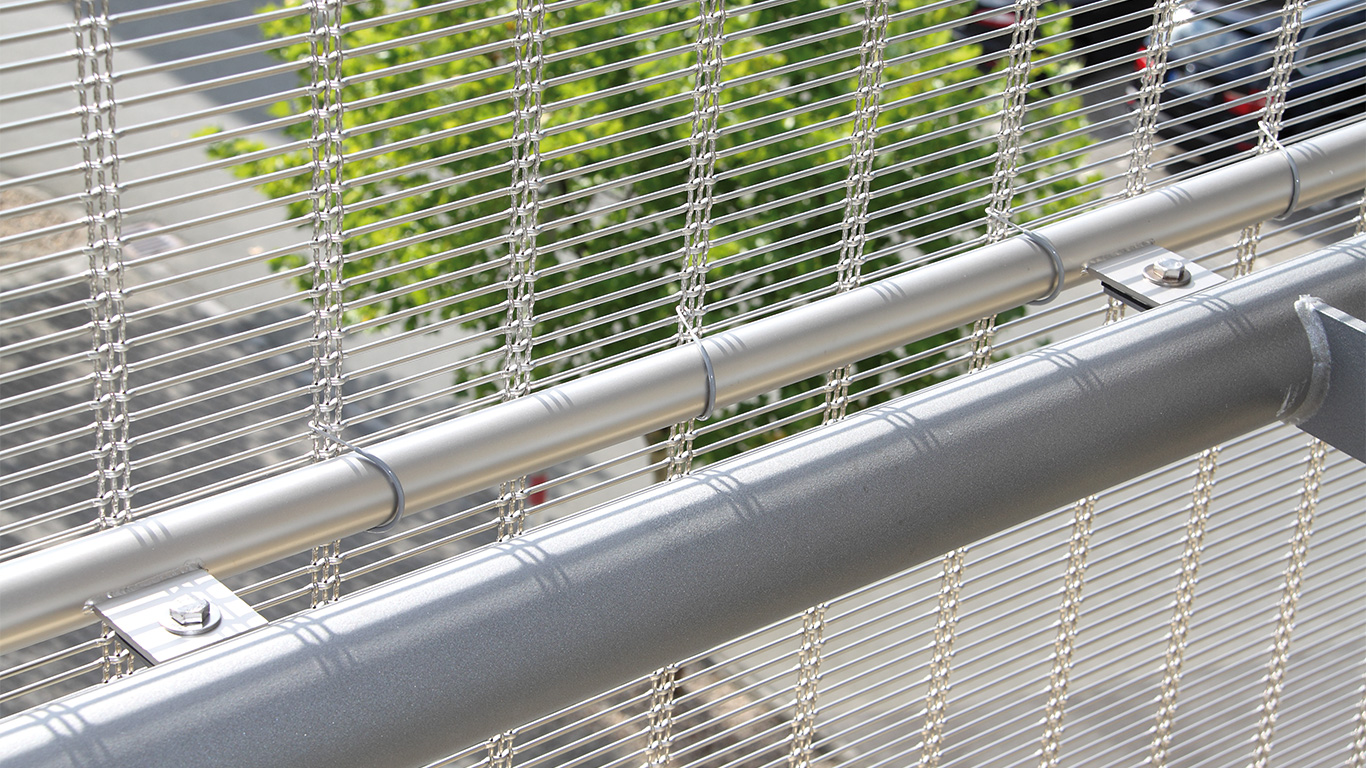

Montaje intermedio
Si el tamaño de la malla es lo suficientemente grande, el elemento de malla se asegura mediante conectores de alambre.Estos se extienden alrededor de un tubo que se encuentra detrás de la malla de alambre desde la parte posterior hasta la malla de alambre arquitectónica.Este tubo intermedio es apenas visible en la vista frontal.

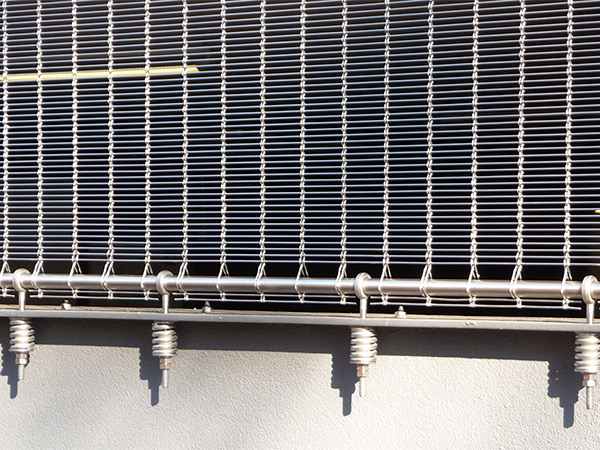

Montaje inferior

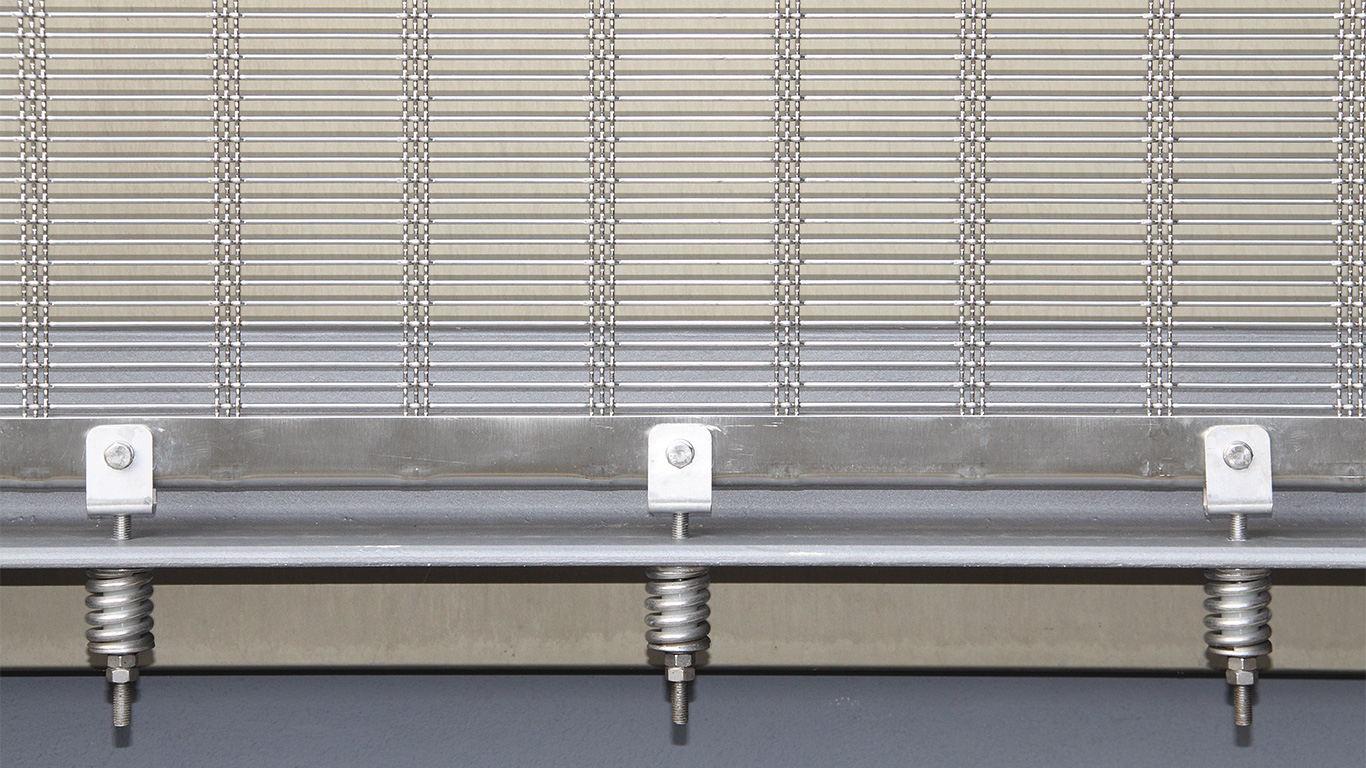

Para la fijación inferior se utilizan perfiles de tensión planos, a través de los cuales se introduce tensión en la malla de alambre por medio de tornillos de cabeza articulada.El uso adicional de resortes de presión es necesario para dar a la malla de alambre la elasticidad necesaria bajo las cargas correspondientes en el área exterior.
Solución de montaje para fachadas de malla de cables

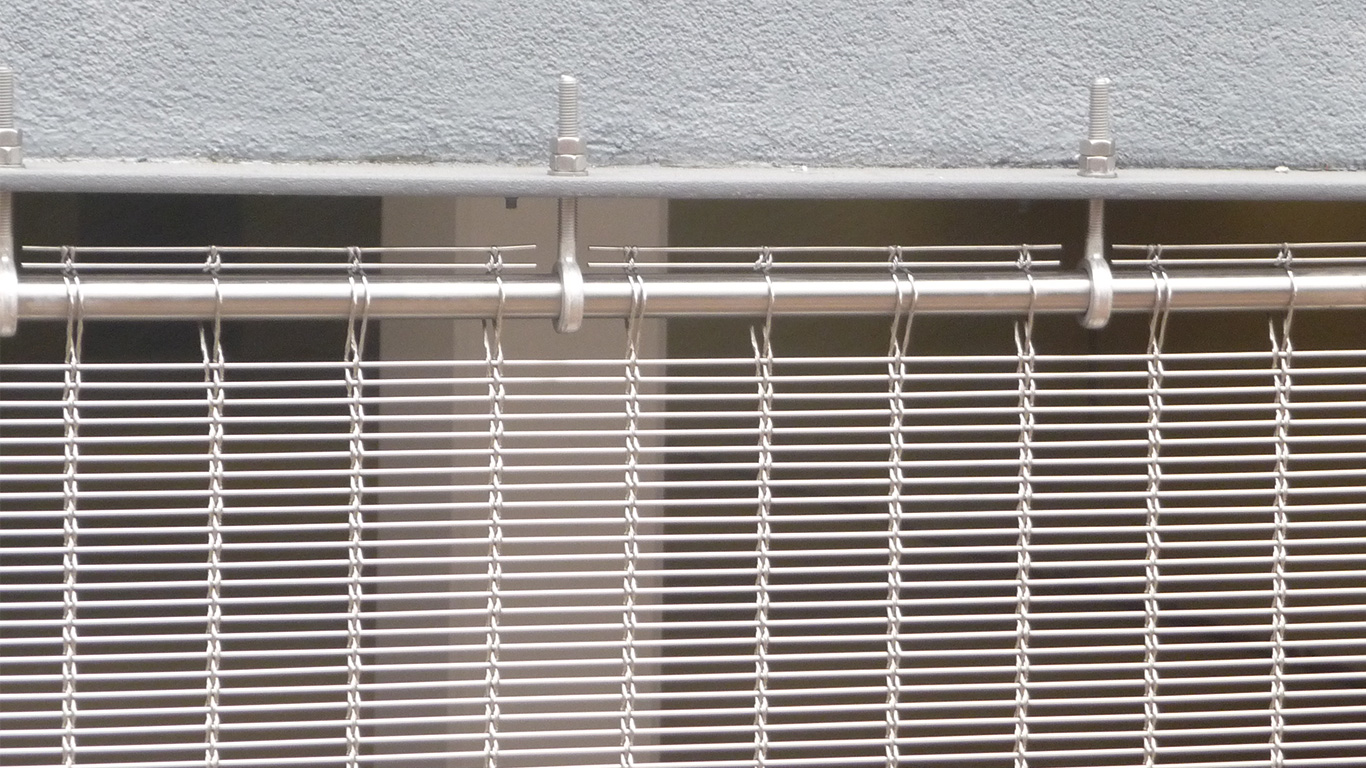

Montaje superior

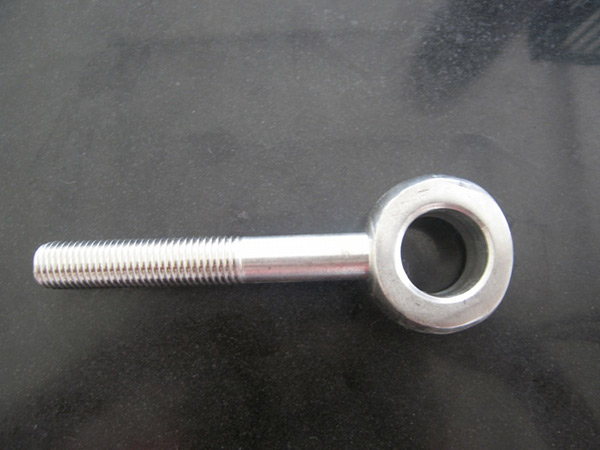

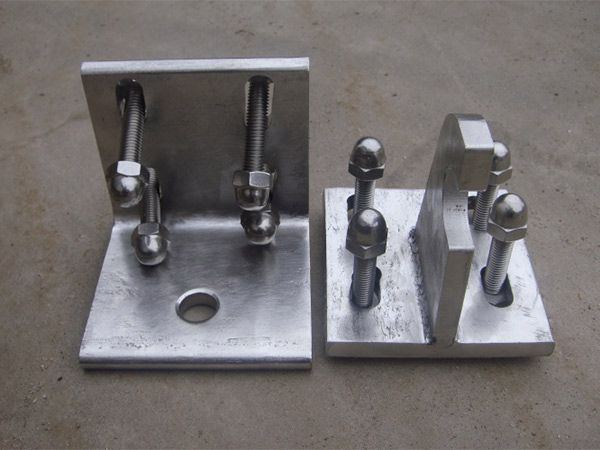

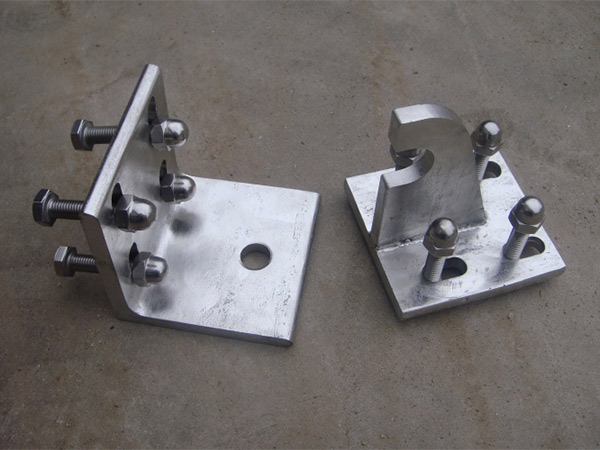

El elemento de malla de cable se tensa con cáncamos, que se insertan en la malla de cable junto con una varilla redonda.La malla se tensa sobre un perfil de subestructura continuo o sobre soportes de fijación individuales.

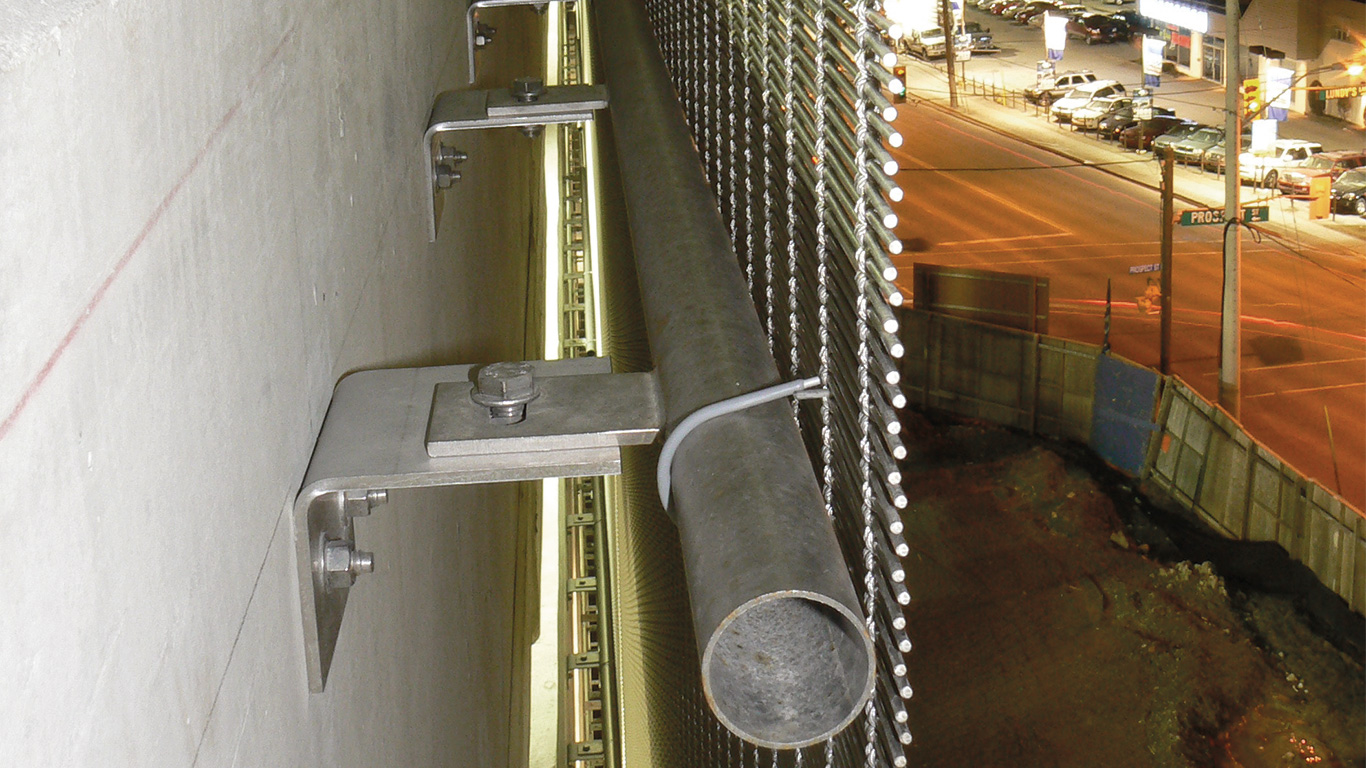

Montaje intermedio
El montaje intermedio se realiza mediante el uso de conectores de cable.Estos corren alrededor de un tubo instalado detrás de la malla de cables y lo mantienen en posición cuando se conectan a grupos de cables por detrás.Este tipo de montaje no es visible en la vista frontal.
Montaje inferior

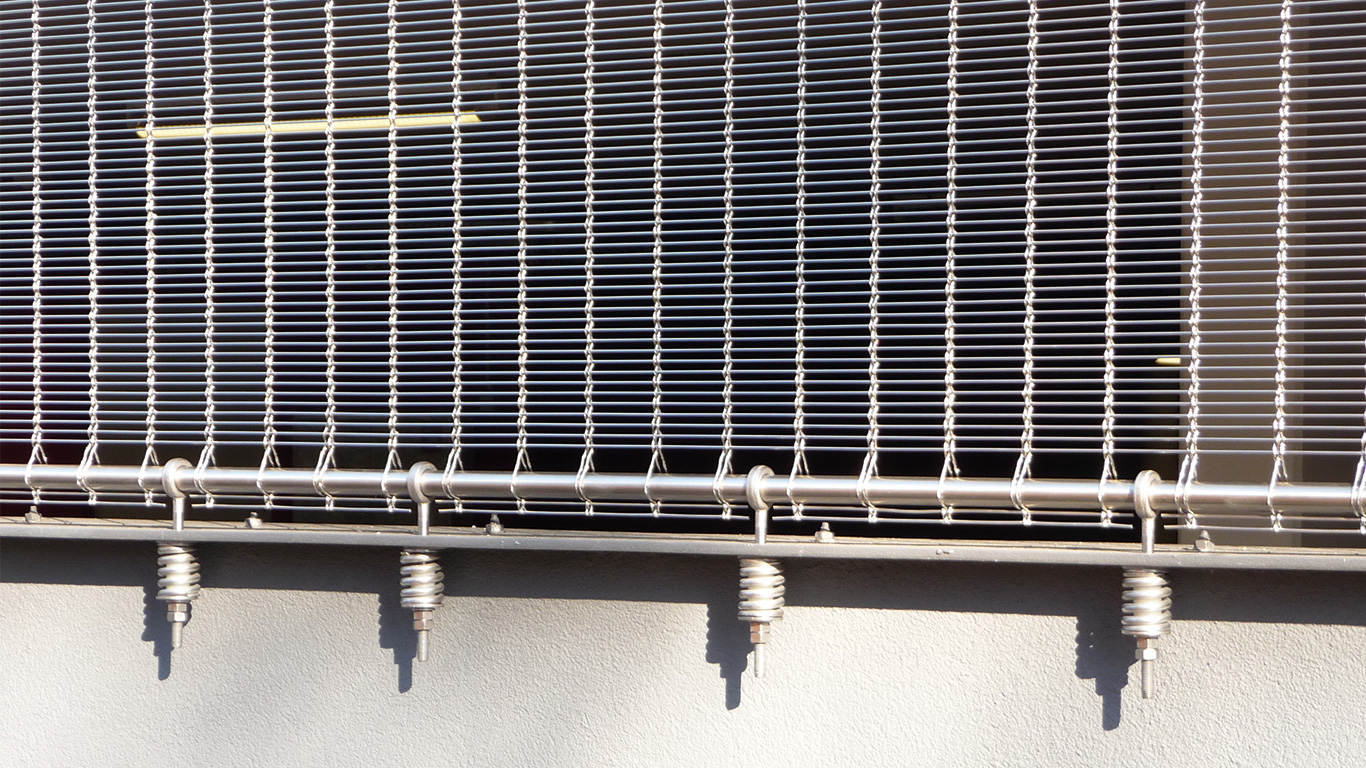

De manera análoga a la fijación superior, se inserta una varilla redonda en la malla del cable.Los elementos se tensan con cáncamos, por ejemplo, sobre una subestructura continua.Los cáncamos aseguran una cantidad exacta de tensión.Junto con los resortes de presión, la malla se instala con la carga de pretensión exacta.
